Voor de meeste instrumenten, verlichtingsarmaturen en sensorbehuizingen die hun kleurprestaties jarenlang moeten behouden zonder herkalibratie, Selectieve absorptieglasfilters presteren over het algemeen beter dan dunnefilmcoatingfilters wat betreft hoekstabiliteit, thermische veerkracht en mechanische duurzaamheid . Een selectief absorptieglasfilter werkt door het bulkmateriaal zelf, dus het filtereffect is niet sterk afhankelijk van de hoek waaronder het licht op het oppervlak valt en slijt niet zoals een afgezette film na verloop van tijd kan. Optische coatingfilters hebben nog steeds een voorsprong wanneer een ontwerp een extreem smalle doorlaatband, een steile afsnijhelling of een golflengtecombinatie vereist die gewoon gekleurd glas op zichzelf niet kan bereiken. In de onderstaande secties worden de fysieke redenering, het spectrale gedrag en de praktische selectiecriteria achter dat antwoord besproken, inclusief verschillende vergelijkingsgrafieken en een korte checklist voor kopers aan het einde.
Een selectief absorptieglasfilter is een stuk optisch glas dat is geformuleerd om een specifieke golflengteband uit een lichtbundel te verwijderen, terwijl de omliggende banden met minimaal verlies worden doorgelaten. Fabrikanten bereiken dit effect door metaalionen of fijne colloïdale deeltjes rechtstreeks in de glaspartij te smelten en vervolgens de glassamenstelling en eventuele oppervlaktebehandeling aan te passen, zodat het voltooide stuk een gekozen deel van het zichtbare of nabij-infrarode spectrum absorbeert. De fysieke basis ligt op elektronenniveau: wanneer fotonen met een bepaalde energie het gedoteerde glas raken, komt die energie overeen met de kloof tussen de elektronentoestanden in de toegevoegde ionen, zodat die fotonen worden geabsorbeerd in plaats van doorgelaten. Elke andere golflengte die niet overeenkomt met deze energiekloof gaat grotendeels onaangetast door het glas heen, wat dit type glasfilter met zichtbaar lichtabsorptie zijn schone, herhaalbare spectrale profiel geeft.
Veel voorkomende dopingbenaderingen die worden gebruikt bij de productie van glas
Drie dopingfamilies dekken tegenwoordig de meeste commerciële vraag, elk gericht op een ander deel van het spectrum.
Overgangsmetaalionen zoals chroom en koper produceren een groen selectief absorptieglasfilter met een transmissiepiek ongeveer tussen 500 en 560 nanometer, terwijl ze blauwviolet en rood licht naar beneden trekken.
Combinaties van mangaan, titanium, kobalt en neodymium produceren paars getint glas dat sterk absorbeert in het middenspectrum van groen en geel, terwijl violet, blauw en een deel van de rode band doorgelaten worden.
Gespecialiseerde formuleringen gebouwd als een UV-absorberend optisch glasfilter snijden kortere golflengten dichtbij 365 nanometer en lager af terwijl ze de zichtbare band passeren met een vlakke, gelijkmatige respons.
Naast werk met zichtbaar licht kan een fabrikant van infrarooddoorlatende glasfilters hetzelfde basisglassysteem doteren om nabij-infrarode energie door te laten en tegelijkertijd zichtbaar licht te blokkeren, wat handig is in sensorvensters die interferentie van omgevingslicht moeten afwijzen.
Wat An Optical Coating Filter Is And How Its Principle Differs
Een optisch coatingfilter begint als een helder substraat, vaak gewoon glas of gesmolten silica, waarop vele extreem dunne lagen één voor één worden afgezet in vacuümdepositieapparatuur. Elke laag heeft een andere brekingsindex, en de stapel is zo ontworpen dat licht dat tussen de lagen reflecteert constructief interfereert bij golflengten die bedoeld zijn om geblokkeerd te worden, en destructief bij golflengten die bedoeld zijn om door te gaan. Dit is in wezen eerder een interferentie-effect dan een absorptie-effect, wat het kernonderscheid is dat het onderscheidt van een selectief absorptieglasfilter.
Veel voorkomende coatingfamilies bij dagelijks gebruik
Dichroïsche stapels die de ene kleurband reflecteren terwijl ze de andere uitzenden.
Smalle banddoorlaatcoatings gebouwd voor een enkel krap golflengtevenster.
Notch-coatings ontworpen om één smalle band af te wijzen terwijl alles eromheen wordt doorgegeven.
Omdat het filtergedrag afhangt van de exacte padlengte die het licht door elke laag aflegt, verschuift de transmissiecurve van een coatingfilter naar kortere golflengten naarmate de hoek van het binnenkomende licht groter wordt. Een coating die geschikt is voor een nauwkeurige afsnijding bij normale inval kan enkele nanometers van het doel afdrijven zodra het licht onder zelfs een gematigde hoek arriveert, wat van belang is in compacte optische systemen waar stralen zelden in één rechte lijn reizen.
Kernverschillen tussen de twee filtertechnologieën
In de onderstaande tabel staan beide technologieën op een rij met de fysieke eigenschappen die meestal bepalen welke bij een bepaald ontwerp past.
Tabel 1. Fysische en prestatievergelijking tussen selectieve absorptieglasfilters en optische coatingfilters.
Parameter
Selectieve absorptieglasfilter
Optisch coatingfilter
Werkingsprincipe
Bulkabsorptie door gedoteerd glas
Dunnefilminterferentie op een substraat
Hoekgevoeligheid
Zeer laag
Merkbaar bij grote hoeken
Scherpte van de afsnijrand
Geleidelijke, natuurlijke helling
Kan zeer steil worden aangelegd
Thermische gevoeligheid
Laag over normaal bereik
Matig, laagafhankelijk
Risico op delaminatie of slijtage
Geen, het pand bevindt zich in het bulkmateriaal
Mogelijk onder vochtigheid of slijtage
Maatwerkmethode
Pas de glassamenstelling en het dopingniveau aan
Pas het aantal lagen en de dikte aan
Prestatievergelijking over vijf belangrijke optische parameters
In het horizontale diagram hieronder worden beide filterfamilies beoordeeld op een relatieve schaal van nul tot honderd op basis van vijf parameters die optische ingenieurs het vaakst controleren tijdens de selectie van componenten. Deze scores weerspiegelen typisch gedrag dat wordt waargenomen bij gewone productiemonsters en niet bij een enkel testrapport.
Hoekonafhankelijkheid en kleurconsistentie op lange termijn laten de grootste kloof zien Daarom blijven selectieve absorptieglasfilters een gebruikelijke keuze voor zoekers, lenzen met groot diafragma en elke behuizing waar licht zelden recht op het filter valt.
Spectraal transmissiegedrag van een typisch groen selectief absorptieglasfilter
De onderstaande grafiek toont een representatieve transmissiecurve voor een groengekleurd selectief absorptieglasfilter gedoteerd met chroom- en koperionen. De transmissie neemt snel toe zodra de golflengte de 480 nanometer nadert, bereikt een brede piek tussen 500 en 560 nanometer en valt vervolgens soepel weg aan de kant van de lange golflengte. Dit zachte stijgen en dalen is kenmerkend voor bulkabsorptieglas en is één van de redenen dat deze filters een natuurlijke, gelijkmatige kleurweergave produceren in plaats van de hardere randen die kenmerkend zijn voor een smalle coatingstapel.
Omdat de curve geleidelijk afloopt in plaats van in een bijna verticale lijn te dalen, verschuiven kleine productievariaties in glasdikte of dopingconcentratie de piek slechts in geringe mate, waardoor de kleurconsistentie van batch tot batch ruim binnen de tolerantie blijft voor de meeste instrument- en verlichtingstoepassingen.
Waar glasfilters met selectieve absorptie in verschillende industrieën worden gebruikt
De vraag naar een glasfilter voor golflengteselectie omvat verschillende sectoren, en het onderstaande relatieve aandeel weerspiegelt de typische orde van grootte die we zien bij de huidige productieorders.
Representatieve toepassingsnotities
Optisch instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
Industrieel processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
Podium- en fotografische verlichting maken gebruik van gekleurd absorptieglas om zichtbare kleuren vorm te geven, terwijl wordt voorkomen dat infrarode warmtestraling het verlichte onderwerp bereikt.
Architectonische beglazing en autoglas maken gebruik van getinte absorptielagen om de zonnewarmte te verminderen en tegelijkertijd een comfortabel binnenlichtniveau te behouden.
Medisch and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Multidimensionale vergelijkingsradargrafiek
Zes dimensies zijn het belangrijkst bij het afwegen van een selectief absorptieglasfilter tegen een coatingfilter voor een nieuw ontwerp. In het onderstaande radardiagram zijn beide technologieën op dezelfde schaal weergegeven, zodat de afwegingen in één oogopslag zichtbaar zijn.
Coatingfilters gaan verder op het gebied van spectrale selectiviteit en productieflexibiliteit , omdat een afzettingsproces zich kan richten op een ongebruikelijke golflengtecombinatie die geen enkele glasformule op zichzelf bereikt. Absorptieglas gaat verder op het gebied van hoekonafhankelijkheid, thermische stabiliteit en consistentie op lange termijn, wat verklaart waarom het gebruikelijk blijft in vaste optische paden die vele jaren in gebruik blijven.
Milieustabiliteit en duurzaamheid op lange termijn onder reële omstandigheden
Selectieve absorptieglasfilters dragen hun optische eigenschappen in het materiaal zelf, dus lichte krassen op het oppervlak of blootstelling aan vochtigheid veranderen de golflengteband die het absorbeert niet, maar alleen de fysieke helderheid ervan als de schade ernstig wordt. Coatingfilters dragen hun optische eigenschappen over in een stapel lagen van slechts een paar micron dik, wat betekent dat het binnendringen van vocht, herhaalde reiniging, thermische cycli of langdurige UV-blootstelling individuele lagen geleidelijk kan losmaken of oxideren. Zodra een laag ook maar een klein beetje verschuift, verschuift het hele interferentiepatroon mee, waardoor de effectieve afsnijgolflengte in de loop van de tijd verandert.
Waar dit verschil het meest naar voren komt
Architectonische beglazing buiten, autoruiten blootgesteld aan direct zonlicht en industriële apparatuur die in de buurt van warmtebronnen werkt, zijn de omgevingen waar de kloof tussen de twee technologieën het meest zichtbaar wordt over een dienstperiode van meerdere jaren. Cleanroom- en laboratoriuminstrumenten die in een gecontroleerde omgeving worden bewaard, zien een kleiner praktisch verschil, hoewel de hoekgevoeligheid nog steeds de voorkeur geeft aan absorptieglas wanneer het optische pad niet perfect is gecollimeerd.
Typische stresspunten gecontroleerd tijdens evaluatie
Kopers voeren gewoonlijk hun eigen thermische cycluscontroles, vochtigheidscontroles en herhaalde veegreinigingscontroles uit op proefstukken voordat ze een productieorder ondertekenen, aangezien deze drie stresspunten het grootste deel van het praktische verschil onthullen tussen bulkglas en een afgezette coatingstapel.

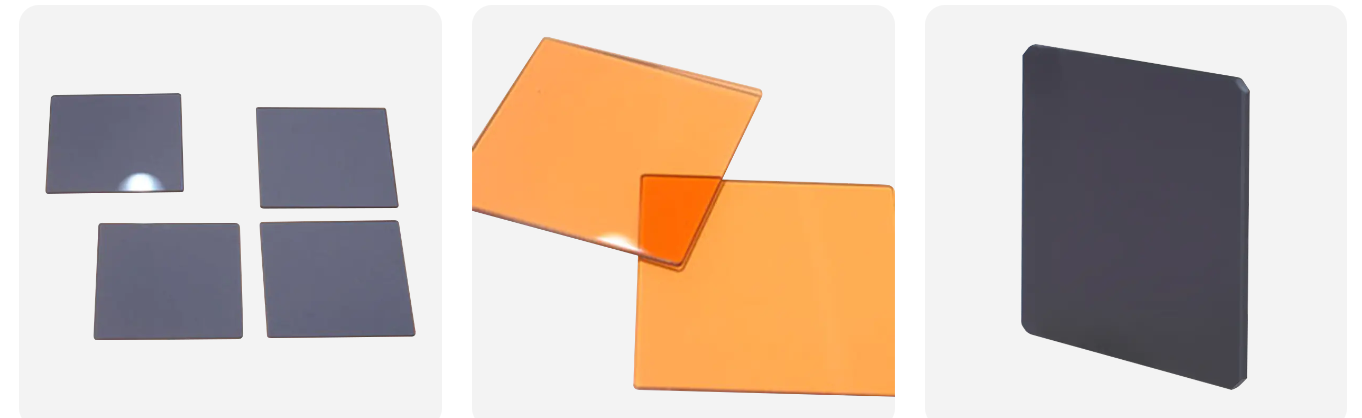

Aanpassingsopties voor selectieve absorptieglasfilters
Kopers die een op maat gemaakt selectief absorptieglasfilter aanschaffen, gaan doorgaans uit van een beoogde transmissiecurve in plaats van van een vast catalogusonderdeel. Een leverancier van gekleurde optische glasabsorptiefilters kan verschillende variabelen aanpassen om die curve te bereiken.
Dopingtype en -concentratie om de absorptieband naar een specifieke doelgolflengte te verplaatsen.
Glasdikte, aangezien de absorptiediepte de optische padlengte door het materiaal volgt.
Oppervlakteafwerking en randbehandeling voor montage in een specifieke behuizing of sensormodule.
Gecombineerde constructies die een kern van absorptieglas combineren met een dunne antireflectielaag, handig wanneer een project de stabiliteit van absorptieglas wil met een iets hogere algehele transmissie.
Verzoeken die worden doorgestuurd naar een lijn met optisch filterglas met aangepaste golflengte, een relatie met een fabrikant van infrarooddoorlatende glasfilters, of een leverancier van absorberend optisch filterglas die een strakke tolerantie van batch tot batch kan handhaven, verlopen meestal sneller wanneer de koper een doeltransmissiecurve, het bereik van de bedrijfstemperatuur en de fysieke montageafmetingen vooraf deelt.
Nantong Xiangyang Optical Element Co., Ltd produceert sinds 1996 gekleurd en kleurloos optisch glas vanuit een fabriek van tienduizend vierkante meter in de provincie Jiangsu. De divisie optische componenten richt zich op gekleurde optische glasfilters die de ultraviolette, zichtbare, nabij-infrarode en infrarode gebieden bestrijken, waarbij ruim honderd glassoorten door verwerkingslijnen worden geleid die zijn uitgerust met speciale optische slijp-, polijst- en spectrale testapparatuur. De output van deze divisie bereikt optische instrumenten, medische en biochemische instrumenten, analytische apparatuur, elektronica, luchtvaart en een aantal onderzoeksinstituten en universiteiten.
Een aparte afdeling vlakglas verzorgt het zeefdrukken en temperen van glas voor bedieningspanelen, apparaatbehuizingen en schakelcomponenten, waardoor het bedrijf vertrouwd blijft met zowel precisie-optisch glas als massaproductie van glas onder één dak. Voor een projectteam dat een fabrikant van selectieve absorptieglasfilters vergelijkt met een Chinese fabrikant van optisch filterglas, is deze combinatie van speciale optische testapparatuur en een langlopende productiegeschiedenis een van de praktische signalen die de moeite waard zijn om te controleren tijdens leveranciersevaluatie.
Hoe u voor een project kunt kiezen tussen selectieve absorptie- en coatingfilters
Een korte checklist helpt u de beslissing te beperken voordat u monsters aanvraagt.
Breng de benodigde golflengteband in kaart en controleer of een standaard gekleurd glastype deze al nauw bedekt.
Bevestig het bereik van de invalshoeken die het filter zal zien in het daadwerkelijke optische pad, en niet alleen in het ontwerpcentrum.
Houd rekening met de gebruiksomgeving, inclusief vochtigheid, temperatuurschommelingen en blootstelling aan UV-straling buitenshuis.
Bepaal hoe steil de afsnijrand moet zijn, aangezien een zeer smalle doorlaatband nog steeds een coatingoplossing kan vereisen.
Plan de verwachte levensduur en hoe moeilijk herkalibratie of vervanging zou zijn zodra de eenheid in het veld wordt ingezet.
Projecten die de meeste bovenstaande vakjes aanvinken ten gunste van stabiliteit en eenvoud kiezen doorgaans voor een selectief absorptieglasfilter, terwijl projecten die een ongewoon smalle of steile spectrale rand nodig hebben vaak uiteindelijk een coatingfilter of een combinatie van beide technologieën binnen hetzelfde optische pad specificeren.
Veelgestelde vragen over glasfilters met selectieve absorptie
Vraag 1: Wat is een selectief absorptieglasfilter?
Het is een optisch glas dat is geformuleerd met metaalionen of colloïdale deeltjes, zodat het een gekozen golflengteband absorbeert terwijl het omgevingslicht met weinig verlies wordt doorgelaten.
Vraag 2: Hoe blokkeert een absorptieglasfilter specifieke golflengten?
Gedoteerde ionen in het glas absorberen fotonen waarvan de energie overeenkomt met een interne elektronenovergang, waardoor die golflengteband wordt verwijderd terwijl andere golflengten grotendeels onaangetast blijven.
Vraag 3: Wat is het verschil tussen absorptiefilters en interferentiefilters
Absorptiefilters verwijderen licht door het bulkglasmateriaal, terwijl interferentiefilters dunne afgezette lagen gebruiken die ongewenste golflengten reflecteren en annuleren door optische interferentie.
Vraag 4: Waarom gekleurde glasfilters gebruiken in plaats van gecoate filters?
Gekleurd glas houdt zijn spectrale respons stabiel over brede kijkhoeken en is bestand tegen de geleidelijke laagdegradatie die een gecoat oppervlak na jarenlang gebruik kan aantasten.
Vraag 5: Waarvoor worden selectieve absorptiefilters gebruikt?
Veel voorkomende toepassingen zijn onder meer optische sensoren, machine vision-systemen, spectroscopieapparatuur en medische instrumenten die een stabiele, herhaalbare spectrale respons nodig hebben.
Vraag 6: Welk optisch filter is geschikt voor UV-bescherming?
Een UV-absorberend optisch glasfilter dat is geformuleerd om kortere golflengten af te snijden, is over het algemeen de eenvoudigere en stabielere optie voor continue UV-bescherming.
Vraag 7: Kunnen absorptieglasfilters worden aangepast?
Ja, het dopingtype, de concentratie, de dikte en de oppervlakteafwerking kunnen allemaal worden aangepast om een beoogde transmissiecurve voor een specifiek project te bereiken.
