Kleurloos optisch glas wordt gebruikt in een opmerkelijk breed scala van industrieën - van wetenschappelijke precisie-instrumenten en medische beeldvormingssystemen tot consumentencamera's, defensie-optica en architecturale beglazing. Het bepalende kenmerk is de uitzonderlijk hoge transmissie van zichtbaar licht met vrijwel geen selectieve absorptie of kleuring, waardoor het het basismateriaal is waar licht met maximale betrouwbaarheid moet worden geleid, gefocust, gesplitst of gefilterd. In tegenstelling tot standaard vensterglas is kleurloos optisch glas ontworpen volgens exacte brekingsindexspecificaties, een ultralaag intern belgehalte en vlakheidstoleranties gemeten in nanometers.
De term omvat een familie van nauwkeurig geformuleerde glassoorten, waaronder optisch kroonglas , borosilicaatvarianten en hoogzuiver kwartsglas - elk geoptimaliseerd voor specifieke golflengtebereiken, omgevingsomstandigheden en mechanische vereisten. Begrijpen welk type bij welke toepassing past, is essentieel voor ingenieurs, inkoopspecialisten en systeemontwerpers die met optische assemblages werken.
Wat kleurloos optisch glas anders maakt dan gewoon glas
Het onderscheid tussen industrieel floatglas en optisch precisieglas is niet alleen een kwestie van duidelijkheid; het weerspiegelt fundamenteel verschillende productiefilosofieën, normen voor de zuiverheid van grondstoffen en testprotocollen na de productie. Optisch glas met hoge transmissie bereikt transmissiesnelheden voor zichtbaar licht van 92% of hoger per oppervlak , terwijl standaard floatglas doorgaans slechts 80-87% doorlaat vanwege het ijzeroxidegehalte en onvolkomenheden in het oppervlak.
De belangrijkste onderscheidende eigenschappen van optisch precisieglas zijn onder meer:
Brekingsindexhomogeniteit: Variatie over een enkele plano gehouden tot ±1×10⁻⁵ of beter in hoogwaardig materiaal
Bubble- en inclusieklasse: Geteld en gecategoriseerd volgens ISO10110-normen; Graad 0 maakt in wezen nul zichtbare insluitsels mogelijk
Striae-kwaliteit: Meting van glashomogeniteitsstrepen die golffronten zouden vervormen; glazen doelen van optische kwaliteit Klasse A (geen detecteerbare strepen)
Dubbele breking van stress: Resterende spanning van de productie wordt uitgegloeid onder 10 nm/cm om polarisatieartefacten te voorkomen
Oppervlaktekwaliteit: Krasspecificaties uitgedrukt als 10-5 of 20-10 per MIL-PRF-13830B voor precisieoppervlakken
Doorlaatbaarheidswaarden gemeten per 10 mm dikte bij een golflengte van 550 nm; coatingvrije, ongecoate oppervlakken
De grafiek hierboven illustreert de aanzienlijke transmissiekloof tussen optische precisieglassoorten en standaard architectonisch glas. Zelfs een 10-15% verbetering van de transmissie vertaalt zich rechtstreeks naar meetbare winst in beeldcontrast, sensorsignaal-ruisverhouding en systeemefficiëntie – wat verklaart waarom nauwkeurig optisch glas hogere materiaalspecificaties vereist in elke foton-kritische toepassing. In optische systemen met meerdere elementen maakt het cumulatieve effect van transmissieverliezen per oppervlak over vijf of tien lenselementen dit verschil operationeel kritisch.
Primaire toepassingen van kleurloos optisch glas per industrie
Precisie optisch glas dient als het fundamentele materiaal in vrijwel elk systeem dat gecontroleerde lichtmanipulatie vereist. De toepassingen ervan omvatten sectoren van de gezondheidszorg tot de lucht- en ruimtevaart, en het specifieke glastype dat in elke context wordt gebruikt, wordt gekozen om te voldoen aan de unieke golflengte-, omgevings- en mechanische eisen van die toepassing.
Medische en wetenschappelijke instrumentatie
Bij medische beeldvorming – inclusief microscopie, endoscopie, oogheelkundige apparatuur en flowcytometrie – moet kleurloos optisch glas consistente optische prestaties leveren onder sterilisatieomstandigheden, thermische cycli en blootstelling aan reinigingsmiddelen. D263T kleurloos optisch glas , een dun borosilicaatglas geproduceerd met nauwe diktetoleranties, wordt veel gebruikt als afdekglas voor microscoopglaasjes en als venstermateriaal in microfluïdische diagnostische apparaten. De lage autofluorescentie is essentieel voor fluorescentiemicroscopietoepassingen waarbij achtergrondlicht anders het gemeten signaal zou verduisteren.
Biochemische analysatoren vertrouwen op optische cellen gemaakt van optisch glas met hoge doorlaatbaarheid om de absorptie van monsters over UV-zichtbare golflengtebereiken te meten. Een enkele absorptiemeetfout van 0,005 AU in een klinisch-chemische analysator kan zich vertalen in een diagnostische fout. Dit betekent dat de consistentie van de transmissie en de afwezigheid van interne defecten van het materiaal rechtstreeks verband houdt met de resultaten op het gebied van de patiëntveiligheid.
Fotografie, bioscoop en consumentenoptica
Cameralenzen, telescoopobjectieven, binoculaire prismasystemen en projectoroptiek behoren tot de toepassingen met het grootste volume transparant optisch lensglas . K9 (BK7) kleurloos optisch glas – een kroonglas van borosilicaat met een brekingsindex van 1,5168 en een Abbe-getal van 64,17 – is misschien wel het meest gebruikte optische glas ter wereld en komt in alles voor, van lensmodules voor smartphones tot microscoopobjectieven van onderzoekskwaliteit en laserstraalexpanders.
Prisma kleurloos optisch glas componenten zijn van cruciaal belang in verrekijkers, afstandsmeters en spectrometers, waarbij Porro- of dakprisma-configuraties het optische pad vouwen terwijl de volledige beeldkwaliteit behouden blijft. Het materiaal moet een extreem laag striae-gehalte vertonen; elke inhomogeniteit in het glas zal golffrontvervorming veroorzaken die zichtbaar is als verminderde beeldscherpte bij sterke vergroting.
Defensie-, ruimtevaart- en bewakingsoptica
Optische systemen uit het leger en de lucht- en ruimtevaart stellen de meest veeleisende specificaties aan kleurloos optisch glas en vereisen prestaties over extreme temperatuurbereiken (-60°C tot 120°C), weerstand tegen vocht, zand en schimmelaantasting, en dimensionale stabiliteit onder trillings- en schokbelastingen. Warmtebeeldsystemen, laserafstandsmeters, nachtkijkers en zoekvensters voor raketgeleiding maken allemaal gebruik van gespecialiseerd optisch glas dat voldoet aan de MIL-SPEC-normen. Kleurloos kwarts optisch glas heeft vooral de voorkeur bij UV-doorlatende militaire toepassingen vanwege de verwaarloosbare thermische uitzetting en stralingshardheid.
Halfgeleiderfotolithografie en elektronica
Fotomaskersubstraten, wafer-inspectie-optica en UV-blootstellingssystemen bij de fabricage van halfgeleiders vereisen precisie optisch glas met uitzonderlijke UV-doorlaatbaarheid en een thermische uitzettingscoëfficiënt van bijna nul (CTE). Bij de ArF-excimeerlasergolflengte van 193 nm die wordt gebruikt in diep-UV-lithografie, biedt alleen synthetisch gesmolten silica – de hoogste zuivere vorm van kleurloos kwarts optisch glas – voldoende transmissie- en stralingsweerstand. Zelfs een kleine niet-uniformiteit van de CTE over een onafgewerkt reticule zou de posities van de kenmerken verschuiven tijdens thermische cycli, wat fouten in de lijnbreedtecontrole op sub-nanometerschaal zou veroorzaken.
Vraagverdeling in de sector naar kleurloos optisch glas
De mondiale vraag naar optisch precisieglas is ongelijk verdeeld over de sectoren, waarbij consumentenelektronica en beeldvorming het grootste volumesegment vertegenwoordigen en defensie/luchtvaart het segment met de hoogste waarde per kilogram. Door deze verdeling te begrijpen, kunnen fabrikanten en kopers anticiperen op specificatie-eisen en prioriteiten in de toeleveringsketen.
Vraagaandeel kleurloos optisch glas per eindgebruiksindustrie (%)
Wereldwijde vraagverdeling naar kleurloos optisch glas per eindgebruikindustrie; gebaseerd op marktonderzoeksgegevens uit de sector (2023-2024)
Consumentenelektronica – waaronder smartphonecamera's, AR/VR-headsetoptiek en laptop-webcammodules – is verantwoordelijk voor bijna 38% van de wereldwijde vraag naar kleurloos optisch glas, gemeten naar volume , aangedreven door de meedogenloze miniaturisering van hoogwaardige beeldvormingssystemen. De medische en wetenschappelijke sector volgt met 22%, wat een gestage groei weerspiegelt op het gebied van diagnostiek, genomica-instrumenten en point-of-care-testapparatuur. De defensie- en halfgeleidersegmenten, hoewel kleiner qua volume, vertegenwoordigen onevenredig hoge technische specificaties en kwaliteitseisen, waarbij vaak op maat gemaakte glassamenstellingen betrokken zijn die niet beschikbaar zijn via het standaardcatalogusaanbod.

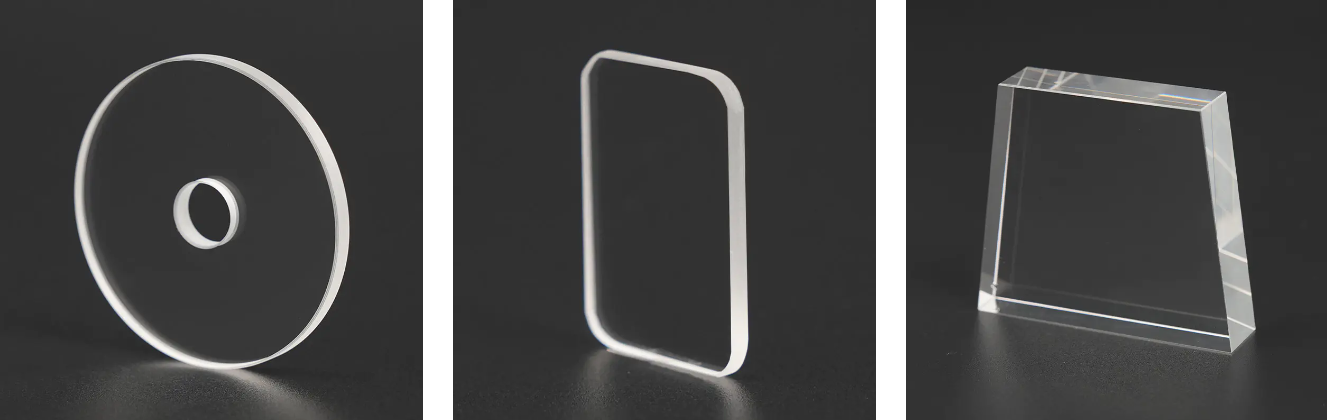

Soorten kleurloos optisch glas en hun specifieke gebruiksscenario's
Niet al het kleurloze optische glas is uitwisselbaar. Elke formulering heeft een unieke combinatie van brekingsindex, dispersie, thermische eigenschappen, chemische duurzaamheid en verwerkbaarheid, waardoor deze geschikt is voor specifieke toepassingen. Hieronder vindt u een vergelijkend overzicht van de primaire typen:
Glassoort
Brekingsindex (nd)
Sleuteleigenschap
Primaire toepassing
K9 (BK7) Optisch glas
1.5168
Uitstekende homogeniteit; lage spreiding
Lenzen, prisma's, ramen, spiegels
B270 Optisch glas
1.5230
Bijna waterwitte helderheid; hoge UV-transmissie
Displaycovers, LCD-substraten, decoratieve optica
Borosilicaat optisch glas
1.470–1.490
Lage CTE; weerstand tegen thermische schokken
Ramen van laboratoriumglaswerk, wetenschappelijke instrumenten
Gecontroleerde geometrie; gepolijste vlakken tot λ/4
Verrekijkers, spectrometers, straalsplitsers
Tabel 1: Typen kleurloos optisch glas – belangrijkste eigenschappen en primaire toepassingen
Het selecteren van het juiste type is niet alleen een prestatiebeslissing, maar ook een economische beslissing. Kleurloos kwarts optisch glas biedt ongeëvenaarde UV-prestaties en thermische stabiliteit, maar is aanzienlijk moeilijker te bewerken dan K9-glas, waardoor diamantgereedschap en langere polijstcycli nodig zijn. Voor toepassingen met zichtbaar licht waarbij UV-prestaties niet vereist zijn, levert K9- of B270-glas doorgaans een gelijkwaardige optische kwaliteit tegen lagere fabricagekosten en een snellere doorlooptijd.
Optisch kroonglas en zijn rol in lensontwerp
Optisch kroonglas – gedefinieerd door de combinatie van een relatief lage brekingsindex (nd < 1,60) en lage dispersie (Abbegetal > 55) – is de ruggengraat van het achromatische doubletlensontwerp. In combinatie met flintglas (hogere index, hogere dispersie) in een gecementeerde doubletconfiguratie corrigeert kroonglas chromatische aberratie – de neiging van eenvoudige lenzen om verschillende golflengten van licht op verschillende punten te focussen, waardoor kleurranden in beelden ontstaan.
Het achromatische doubletprincipe, voor het eerst gedemonstreerd in de 18e eeuw, wordt vandaag de dag nog steeds actief gebruikt in alles, van richtkijkers en cameratelelenzen tot astronomische refractors en industriële machine vision-systemen. K9-glas fungeert in veel van deze systemen als optisch kroonglas, gecombineerd met zwaardere vuursteenglazen om de vereiste chromatische correctie te bereiken zonder de kosten van meer exotische glassoorten.
Doorlaatbaarheid versus golflengte voor geselecteerde optische glastypen (%)
Spectrale transmissiecurven voor een dikte van 10 mm; ongecoate oppervlakken. Kwarts biedt het breedste bruikbare bereik van UV tot bijna-IR.
De bovenstaande transmissiecurven laten een bepalende scheiding tussen glassoorten zien: kleurloos kwarts optisch glas behoudt een transmissie van meer dan 80% van ongeveer 200 nm diep-UV tot 2.500 nm midden-infrarood, waardoor dit de enige echte breedbandoptie is. K9 en B270 optisch glas, hoewel uitstekend in het zichtbare bereik (380-780 nm), worden ondoorzichtig onder ongeveer 330 nm - waardoor ze uitgesloten worden van op UV gebaseerde toepassingen zoals fototherapieapparatuur, UV-spectroscopie en belichtingsinstrumenten voor halfgeleiders. Voor systeemontwerpers is deze spectrale selectiviteit een even belangrijke eigenschap als de brekingsindex bij het specificeren van glascomponenten.
Opkomende toepassingen: automobiel, AR/VR en fotovoltaïsche zonne-energie
Naast traditionele optica, kleurloos optisch glas wordt steeds belangrijker voor de volgende generatie technologieplatforms die de vraagpatronen in de mondiale glasindustrie hervormen.
Automotive LiDAR en ADAS-optica
Autonome en semi-autonome voertuigen maken gebruik van LiDAR-sensoren (Light Detection and Ranging) die voornamelijk werken op golflengten van 905 nm en 1550 nm. De beschermende vensters en focusseeroptiek in deze systemen vereisen glas met uitstekende NIR-doorlaatbaarheid, weerstand tegen temperatuurwisselingen in auto's (-40 ° C tot 105 ° C) en een hoge oppervlaktehardheid om wegresten te weerstaan. Kleurloos borosilicaat optisch glas en AR-gecoat K9-glas worden beide actief geëvalueerd voor deze toepassing, waarbij de markt voor optisch glas voor auto's naar verwachting zal groeien met 18-22% CAGR tot 2030 .
Augmented en Virtual Reality-golfgeleiders
De golfgeleideroptiek van AR-headsets – dunne glasplaten die geprojecteerde beelden via totale interne reflectie naar het oog geleiden – vereisen glas met een brekingsindex boven 1,75, een extreem uniforme dikte over grote platen en een uitzonderlijke vlakheid van het oppervlak. Dit gaat verder dan standaard kleurloos optisch glas naar gespecialiseerde formuleringen met een hoge index, maar het golfgeleidersubstraatglas dat wordt gebruikt in AR-toepassingen op instapniveau is nog steeds afhankelijk van precisiekroonglasvarianten die voldoen aan strenge eisen op het gebied van dikte en vlakheid.
Fotovoltaïsch en zonneconcentratorglas
Ultrawit, kleurloos optisch glas — geproduceerd met een ijzeroxidegehalte van minder dan 0,01% — wordt gebruikt als dekglas voor hoogrenderende zonnepanelen en geconcentreerde zonne-energie (CSP) lensarrays. Standaard zonneglas laat ongeveer 91% van het invallende licht door; ultrawit glas van optische kwaliteit duwt dit naar 93–94% , wat zich vertaalt in meetbare energieopbrengstwinsten in grootschalige zonneparkinstallaties. Er wordt geschat dat de industrie meer zal consumeren 120 miljoen vierkante meter van ultrahelder glas per jaar voor fotovoltaïsche toepassingen wereldwijd.
Prestatieradar van glastype: K9 versus kwarts versus B270
Radarscores worden genormaliseerd over zes prestatieassen. Kwarts leidt tot UV- en thermische eigenschappen; K9 en B270 zijn toonaangevend op het gebied van verwerkbaarheid en kostenefficiëntie voor toepassingen met zichtbaar licht.
De radarkaart visualiseert duidelijk de fundamentele afweging bij de selectie van optisch glas: kwarts glas domineert op UV-doorlaatbaarheid, thermische stabiliteit en chemische duurzaamheid, maar scoort slecht op verwerkbaarheid en kostenefficiëntie vanwege de extreme hardheid en het hoge smeltpunt. K9- en B270-glas zijn daarentegen zeer goed werkbaar – ze kunnen nauwkeurig worden geslepen, gepolijst en voorzien van een AR-coating met standaard optische fabricageapparatuur – waardoor ze de praktische keuze zijn voor de overgrote meerderheid van beeldvormingstoepassingen met zichtbaar licht. Systeemontwerpers moeten deze afwegingen afwegen tegen zowel de technische vereisten als de productie-economie.
Kwaliteitsnormen en certificeringen voor precisie-optisch glas
Voor de inkoop van precisie-optische glascomponenten is verifieerbare kwaliteitsdocumentatie vereist, met name voor gereguleerde industrieën zoals medische apparatuur, luchtvaart en defensie. De volgende normen zijn van toepassing op de kwaliteit van optisch glas in verschillende markten:
Tabel 2: Belangrijkste kwaliteitsnormen die van toepassing zijn op de aanschaf van precisie-optisch glas
Bij het beoordelen van een transparant optisch lensglas leverancier moeten kopers in de productie van medische hulpmiddelen de ISO 10110-documentatiemogelijkheden en de ISO 9001-certificering als minimumvereisten verifiëren. Defensie-inkoop voegt MIL-SPEC-naleving en traceerbaarheidsvereisten voor materiaalpartijen toe. Voor fotovoltaïsche en elektronische toepassingen zijn 3C-certificering en RoHS-naleving steeds meer standaardvereisten van downstream OEM-klanten.
Over Nantong Xiangyang Optisch Element Co., Ltd.
Nantong Xiangyang Optical Element Co., Ltd. werd opgericht in 1996 en is uitgegroeid tot een erkende hightech onderneming in de provincie Jiangsu, met een oppervlakte van 1,5 km² 10.000 vierkante meter productiefaciliteit. Als professionele OEM kleurloos optisch glas leverancier en ODM kleurloos optisch glasfabriek in China, het bedrijf is gespecialiseerd in de productie en verwerking van gekleurd optisch glas, kleurloos optisch glas en vlakglas zeefdrukken en temperen.
De productkwaliteit van het bedrijf voldoet ISO9001-2000 productkwaliteitsnormen en beschikt over een 3C-kwaliteitssysteemcertificering. De Optical Components Production Division onderhoudt meer dan honderd soorten gekleurde optische glasproducten die ultraviolette, zichtbare, nabij-infrarode en infrarode spectrale gebieden bestrijken - ter ondersteuning van toepassingen in optische instrumenten, medische instrumenten, biochemische analysatoren, de luchtvaart, militaire systemen en wetenschappelijke onderzoeksinstellingen.
De Flat Glass Products Division is gespecialiseerd in diepe glasverwerking, zeefdruk en glastemperering, ondersteund door geautomatiseerde productielijnen en inspectieapparatuur afkomstig uit Duitsland, Japan en Zwitserland. Xiangyang streeft ernaar de meest professionele leverancier te zijn van zowel optische glascomponenten als zeefdruk- en tempereeroplossingen voor glas, en bedient een wereldwijd klantenbestand met betrouwbare aanpassingsmogelijkheden voor OEM- en ODM-vereisten.
Veelgestelde vragen
Vraag 1: Waar wordt kleurloos optisch glas voor gebruikt in alledaagse producten?
Kleurloos optisch glas wordt gebruikt in cameralenzen, smartphone-optiek, brillen, verrekijkers, microscopen, projectoren, zonnepanelen, schermafdekkingsglas en autosensoren. Elk consumenten- of industrieel product dat nauwkeurige lichttransmissie, scherpstelling of beeldvorming vereist, is in zijn ontwerp afhankelijk van een of meer soorten optisch precisieglas. K9 en B270 optisch glas zijn de meest voorkomende typen in alledaagse optische producten.
Vraag 2: Wat is het verschil tussen K9 optisch glas en kwarts optisch glas?
K9 (BK7) optisch glas is een borosilicaatkroonglas dat is geoptimaliseerd voor het zichtbare lichtspectrum en uitstekende homogeniteit en bewerkbaarheid biedt tegen redelijke kosten. Kleurloos kwarts optisch glas (fused silica) zendt uit van diep-UV (onder 200 nm) tot midden-infrarood, met vrijwel geen thermische uitzetting en superieure stralingshardheid. Kwarts wordt gekozen wanneer UV-prestaties of extreme thermische stabiliteit vereist zijn; K9 is de standaardkeuze voor toepassingen met zichtbaar licht waarbij kosten en bewerkingsefficiëntie van belang zijn.
Vraag 3: Kan kleurloos optisch glas op maat worden gesneden en gepolijst tot specifieke afmetingen?
Ja. Precisie-optisch glas kan worden verwerkt tot aangepaste vormen, waaronder ronde lenzen, rechthoekige vensters, prisma's, wiggen en complexe vrijevormoppervlakken. Standaard fabricageprocessen omvatten diamantslijpen, conventioneel polijsten, computergestuurd polijsten (CCP) en diamantdraaien met één punt voor zachtere glassoorten. De meeste leveranciers van optisch glas en OEM-fabrieken bieden aangepaste verwerking volgens klantspecifieke tekeningen met maattoleranties tot ±0,01 mm en oppervlaktevlakheid tot λ/10.
Vraag 4: Wat is D263T kleurloos optisch glas en waar wordt het gebruikt?
D263T is een dun borosilicaatglas geproduceerd met nauwe diktetoleranties (zo dun als 0,03 mm) met een zeer lage autofluorescentie, waardoor het ideaal is voor afdekglas voor fluorescentiemicroscopie, microfluïdische chipvensters en point-of-care diagnostische cartridges. De biocompatibiliteit en chemische bestendigheid tegen standaard laboratoriumoplosmiddelen maken het tot het referentiemateriaal voor microscopie-glaasjes in biowetenschappelijk onderzoek. Het is verkrijgbaar in diktes van 0,03 mm tot 1,1 mm.
Vraag 5: Hoe verbetert optisch glas met hoge doorlaatbaarheid de efficiëntie van zonnepanelen?
Ultrawit, kleurloos optisch glas gebruikt als afdekglas voor zonnepanelen vermindert het ijzeroxidegehalte tot minder dan 0,01%, waardoor de groenachtige tint van standaard floatglas wordt geëlimineerd en de zonnetransmissie wordt verhoogd van ~91% naar 93-94%. In een zonne-energie-installatie op nutsschaal met duizenden panelen vertaalt deze verbetering van de transmissie met 2 à 3% zich rechtstreeks in een meetbare toename van de jaarlijkse energieopbrengst. Antireflecterende coatings aangebracht op ultrawit optisch glas verminderen de reflectieverliezen aan het oppervlak verder, waardoor de effectieve transmissie in geoptimaliseerde systemen boven de 96% komt.
V6: Op welke certificeringen moet ik letten als ik kleurloos optisch glas bij een fabrikant aanschaf?
Voor de meeste commerciële en industriële toepassingen bevestigt de ISO 9001-certificering van de fabrikant een gedocumenteerd kwaliteitsmanagementsysteem met traceerbaarheid van de partij. De documentatiecapaciteit van ISO 10110 bevestigt dat de leverancier formele optische tekeningen kan leveren die voldoen aan internationale normen. Voor producten die op de Chinese markt komen of afkomstig zijn van Chinese fabrikanten is 3C-certificering een belangrijke kwaliteitsindicator. Defensie en medische aanbestedingen vereisen mogelijk bovendien naleving van MIL-PRF-13830B of FDA-geregistreerde QMS-documentatie, afhankelijk van de eindgebruikstoepassing.
